SURFACED LUMINAIRES FOR T5 LAMPS





Description:
High quality surfaced mounted luminaire for T5 linear tubes. It incorporates louvers made from anodized aluminium for long term consistency of light spread photometry, free of iridescence effect providing correct and comfortable environment to the users of the illuminated area.

Construction:
Louvers - Highly anodized aluminium
Base - Cold rolled steel 0,5mm with white epoxy powder coating for maximum reflection and excellent gloss finish
Gear - Electromagnetic Ballast 220-240V/50Hz
Wires - Single Core with Heat resistant PVC insulation at 105oC
Lamp Holders and Starter holders - Self extinguish polycarbonate resin with UV protection

Applications:
General indoor illumination for offices, public buildings, schools, etc.

Options on request:
Dimming 1-10V
DALI
Emergency 2 or 3 Hours, Maintained or Non maintained

Directives and Standards:
ISO 9001:2015 Quality Management System
2014/35/EU Low Voltage Directive
2014/30/EU Electromagnetic Compatibility Directive
2011/65/EU RoHS Restrictions of Hazardous Substances Directive
EN 60598-1:2015 Luminaires. General requirements and tests
EC Declaration of Conformity

Technical Information
DOUBLE PARABOLIC LOUVRES - ON/OFF
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-001 CYFELCO T5 SUR 2X14W 2 14 220-240 50-60 Yes 172 597 811-043 811-057 811-071 811-085
811-002 CYFELCO T5 SUR 2X24W 2 24 220-240 50-60 Yes 172 597 811-044 811-058 811-072 811-086
811-003 CYFELCO T5 SUR 2X28W 2 28 220-240 50-60 Yes 172 1185 811-045 811-059 811-073 811-087
811-004 CYFELCO T5 SUR 2X54W 2 54 220-240 50-60 Yes 172 1185 811-046 811-060 811-074 811-088
811-005 CYFELCO T5 SUR 2X35W 2 35 220-240 50-60 Yes 172 1485 811-047 811-061 811-075 811-089
811-006 CYFELCO T5 SUR 2X49W 2 49 220-240 50-60 Yes 172 1485 811-048 811-062 811-076 811-090
811-007 CYFELCO T5 SUR 2X80W 2 80 220-240 50-60 Yes 172 1485 811-049 811-063 811-077 811-091
811-008 CYFELCO T5 SUR 4X14W 4 14 220-240 50-60 Yes 597 597 811-050 811-064 811-078 811-092
811-009 CYFELCO T5 SUR 4X24W 4 24 220-240 50-60 Yes 597 597 811-051 811-065 811-079 811-093
811-010 CYFELCO T5 SUR 4X28W 4 28 220-240 50-60 Yes 597 1185 811-052 811-066 811-080 811-094
811-011 CYFELCO T5 SUR 4X54W 4 54 220-240 50-60 Yes 597 1185 811-053 811-067 811-081 811-095
811-012 CYFELCO T5 SUR 4X35W 4 35 220-240 50-60 Yes 597 1485 811-054 811-068 811-082 811-096
811-013 CYFELCO T5 SUR 4X49W 4 49 220-240 50-60 Yes 597 1485 811-055 811-069 811-083 811-097
811-014 CYFELCO T5 SUR 4X80W 4 80 220-240 50-60 Yes 597 1485 811-056 811-070 811-084 811-98
DOUBLE PARABOLIC LOUVRES - 1-10V
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-015 CYFELCO T5 SUR 2X14W DIM 2 14 220-240 50-60 Yes 172 597 811-099 811-113 811-127 811-141
811-016 CYFELCO T5 SUR 2X24W DIM 2 24 220-240 50-60 Yes 172 597 811-100 811-114 811-128 811-142
811-017 CYFELCO T5 SUR 2X28W DIM 2 28 220-240 50-60 Yes 172 1185 811-101 811-116 811-129 811-143
811-018 CYFELCO T5 SUR 2X54W DIM 2 54 220-240 50-60 Yes 172 1185 811-102 811-116 811-130 811-144
811-019 CYFELCO T5 SUR 2X35W DIM 2 35 220-240 50-60 Yes 172 1485 811-103 811-117 811-131 811-145
811-020 CYFELCO T5 SUR 2X49W DIM 2 49 220-240 50-60 Yes 172 1485 811-104 811-118 811-132 811-146
811-021 CYFELCO T5 SUR 2X80W DIM 2 80 220-240 50-60 Yes 172 1485 811-105 811-119 811-133 811-147
811-022 CYFELCO T5 SUR 4X14W DIM 4 14 220-240 50-60 Yes 597 597 811-106 811-120 811-134 811-148
811-023 CYFELCO T5 SUR 4X24W DIM 4 24 220-240 50-60 Yes 597 597 811-107 811-121 811-135 811-149
811-024 CYFELCO T5 SUR 4X28W DIM 4 28 220-240 50-60 Yes 597 1185 811-108 811-122 811-136 811-150
811-025 CYFELCO T5 SUR 4X54W DIM 4 54 220-240 50-60 Yes 597 1185 811-109 811-123 811-137 811-151
811-026 CYFELCO T5 SUR 4X35W DIM 4 35 220-240 50-60 Yes 597 1485 811-110 811-124 811-138 811-152
811-027 CYFELCO T5 SUR 4X49W DIM 4 49 220-240 50-60 Yes 597 1485 811-111 811-125 811-139 811-153
811-028 CYFELCO T5 SUR 4X80W DIM 4 80 220-240 50-60 Yes 597 1485 811-112 811-126 811-1420 811-154
DOUBLE PARABOLIC LOUVRES - DALI
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-029 CYFELCO T5 SUR 2X14W DALI 2 14 220-240 50-60 Yes 172 597 811-155 811-169 811-183 811-197
811-030 CYFELCO T5 SUR 2X24W DALI 2 24 220-240 50-60 Yes 172 597 811-156 811-170 811-184 811-198
811-031 CYFELCO T5 SUR 2X28W DALI 2 28 220-240 50-60 Yes 172 1185 811-157 811-171 811-185 811-199
811-032 CYFELCO T5 SUR 2X54W DALI 2 54 220-240 50-60 Yes 172 1185 811-158 811-172 811-186 811-200
811-033 CYFELCO T5 SUR 2X35W DALI 2 35 220-240 50-60 Yes 172 1485 811-159 811-173 811-187 811-201
811-034 CYFELCO T5 SUR 2X49W DALI 2 49 220-240 50-60 Yes 172 1485 811-160 811-174 811-188 811-202
811-035 CYFELCO T5 SUR 2X80W DALI 2 80 220-240 50-60 Yes 172 1485 811-161 811-175 811-189 811-203
811-036 CYFELCO T5 SUR 4X14W DALI 4 14 220-240 50-60 Yes 597 597 811-162 811-176 811-190 811-204
811-037 CYFELCO T5 SUR 4X24W DALI 4 24 220-240 50-60 Yes 597 597 811-163 811-177 811-191 811-205
811-038 CYFELCO T5 SUR 4X28W DALI 4 28 220-240 50-60 Yes 597 1185 811-164 811-178 811-192 811-206
811-039 CYFELCO T5 SUR 4X54W DALI 4 54 220-240 50-60 Yes 597 1185 811-165 811-179 811-193 811-207
811-040 CYFELCO T5 SUR 4X35W DALI 4 35 220-240 50-60 Yes 597 1485 811-166 811-180 811-194 811-208
811-041 CYFELCO T5 SUR 4X49W DALI 4 49 220-240 50-60 Yes 597 1485 811-167 811-181 811-195 811-209
811-042 CYFELCO T5 SUR 4X80W DALI 4 80 220-240 50-60 Yes 597 1485 811-168 811-182 811-196 811-210

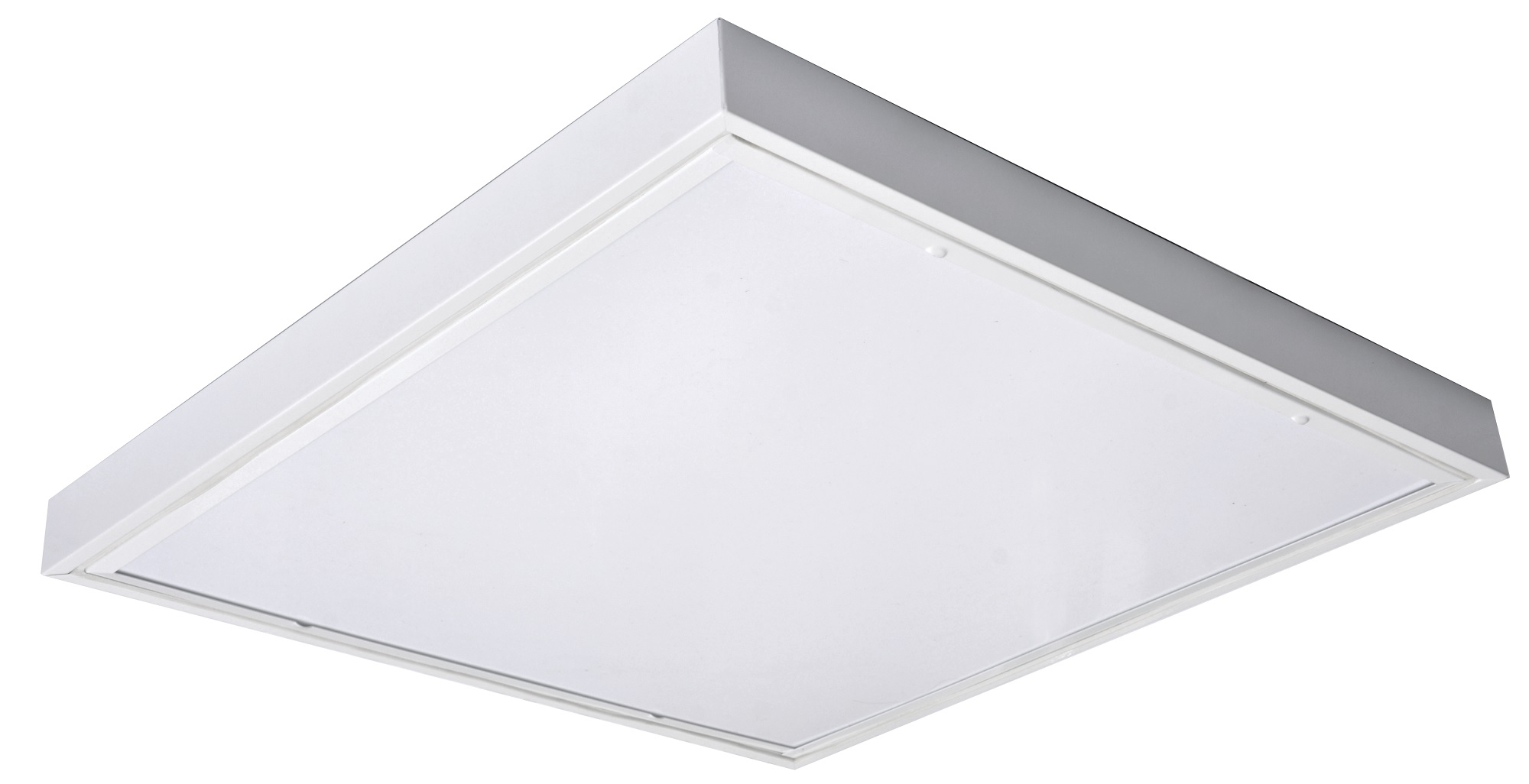

OPAL DIFFUSERS - ON/OFF
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-220 CYFELCO T5 SUR 2X14W OD 2 14 220-240 50-60 Yes 172 597 811-262 811-276 811-290 811-304
811-221 CYFELCO T5 SUR 2X24W OD 2 24 220-240 50-60 Yes 172 597 811-263 811-277 811-291 811-305
811-222 CYFELCO T5 SUR 2X28W OD 2 28 220-240 50-60 Yes 172 1185 811-264 811-278 811-292 811-306
811-223 CYFELCO T5 SUR 2X54W OD 2 54 220-240 50-60 Yes 172 1185 811-265 811-279 811-293 811-307
811-224 CYFELCO T5 SUR 2X35W OD 2 35 220-240 50-60 Yes 172 1485 811-266 811-280 811-294 811-308
811-225 CYFELCO T5 SUR 2X49W OD 2 49 220-240 50-60 Yes 172 1485 811-267 811-281 811-295 811-309
811-226 CYFELCO T5 SUR 2X80W OD 2 80 220-240 50-60 Yes 172 1485 811-268 811-282 811-296 811-310
811-227 CYFELCO T5 SUR 4X14W OD 4 14 220-240 50-60 Yes 597 597 811-269 811-283 811-172 811-311
811-228 CYFELCO T5 SUR 4X24W OD 4 24 220-240 50-60 Yes 597 597 811-270 811-284 811-298 811-312
811-229 CYFELCO T5 SUR 4X28W OD 4 28 220-240 50-60 Yes 597 1185 811-271 811-285 811-299 811-313
811-230 CYFELCO T5 SUR 4X54W OD 4 54 220-240 50-60 Yes 597 1185 811-272 811-286 811-300 811-314
811-231 CYFELCO T5 SUR 4X35W OD 4 35 220-240 50-60 Yes 597 1485 811-273 811-287 811-301 811-315
811-232 CYFELCO T5 SUR 4X49W OD 4 49 220-240 50-60 Yes 597 1485 811-274 811-288 811-302 811-316
811-233 CYFELCO T5 SUR 4X80W OD 4 80 220-240 50-60 Yes 597 1485 811-275 811-289 811-303 811-317
OPAL DIFFUSERS - 1-10V
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-234 CYFELCO T5 SUR 2X14W OD DIM 2 14 220-240 50-60 Yes 172 597 811-318 811-332 811-346 811-360
811-235 CYFELCO T5 SUR 2X24W OD DIM 2 24 220-240 50-60 Yes 172 597 811-319 811-333 811-347 811-361
811-236 CYFELCO T5 SUR 2X28W OD DIM 2 28 220-240 50-60 Yes 172 1185 811-320 811-334 811-348 811-362
811-237 CYFELCO T5 SUR 2X54W OD DIM 2 54 220-240 50-60 Yes 172 1185 811-321 811-335 811-349 811-363
811-238 CYFELCO T5 SUR 2X35W OD DIM 2 35 220-240 50-60 Yes 172 1485 811-322 811-336 811-350 811-364
811-239 CYFELCO T5 SUR 2X49W OD DIM 2 49 220-240 50-60 Yes 172 1485 811-323 811-337 811-351 811-365
811-240 CYFELCO T5 SUR 2X80W OD DIM 2 80 220-240 50-60 Yes 172 1485 811-324 811-338 811-352 811-366
811-241 CYFELCO T5 SUR 4X14W OD DIM 4 14 220-240 50-60 Yes 597 597 811-325 811-339 811-353 811-367
811-242 CYFELCO T5 SUR 4X24W OD DIM 4 24 220-240 50-60 Yes 597 597 811-326 811-340 811-354 811-368
811-243 CYFELCO T5 SUR 4X28W OD DIM 4 28 220-240 50-60 Yes 597 1185 811-327 811-341 811-355 811-369
811-244 CYFELCO T5 SUR 4X54W OD DIM 4 54 220-240 50-60 Yes 597 1185 811-328 811-342 811-356 811-370
811-245 CYFELCO T5 SUR 4X35W OD DIM 4 35 220-240 50-60 Yes 597 1485 811-329 811-343 811-357 811-371
811-246 CYFELCO T5 SUR 4X49W OD DIM 4 49 220-240 50-60 Yes 597 1485 811-330 811-344 811-358 811-372
811-247 CYFELCO T5 SUR 4X80W OD DIM 4 80 220-240 50-60 Yes 597 1485 811-331 811-345 811-359 811-373
OPAL DIFFUSERS - DALI
Code
Description
No of Lamps
Watt
Volts
Hz
Power Factor
Width (mm)
Length (mm)
Maintained EM 2 hr
Maintained EM 3 hrs
Non Maintained EM 2 hr
Non Maintained EM 3 hrs
811-248 CYFELCO T5 SUR 2X14W OD DALI 2 14 220-240 50-60 Yes 172 597 811-374 811-388 811-402 811-416
811-249 CYFELCO T5 SUR 2X24W OD DALI 2 24 220-240 50-60 Yes 172 597 811-375 811-389 811-403 811-417
811-250 CYFELCO T5 SUR 2X28W OD DALI 2 28 220-240 50-60 Yes 172 1185 811-376 811-390 811-404 811-418
811-251 CYFELCO T5 SUR 2X54W OD DALI 2 54 220-240 50-60 Yes 172 1185 811-377 811-391 811-405 811-419
811-252 CYFELCO T5 SUR 2X35W OD DALI 2 35 220-240 50-60 Yes 172 1485 811-378 811-392 811-406 811-420
811-253 CYFELCO T5 SUR 2X49W OD DALI 2 49 220-240 50-60 Yes 172 1485 811-379 811-393 811-407 811-421
811-254 CYFELCO T5 SUR 2X80W OD DALI 2 80 220-240 50-60 Yes 172 1485 811-380 811-394 811-408 811-422
811-255 CYFELCO T5 SUR 4X14W OD DALI 4 14 220-240 50-60 Yes 597 597 811-381 811-395 811-409 811-423
811-256 CYFELCO T5 SUR 4X24W OD DALI 4 24 220-240 50-60 Yes 597 597 811-382 811-396 811-410 811-424
811-257 CYFELCO T5 SUR 4X28W OD DALI 4 28 220-240 50-60 Yes 597 1185 811-383 811-397 811-411 811-425
811-258 CYFELCO T5 SUR 4X54W OD DALI 4 54 220-240 50-60 Yes 597 1185 811-384 811-398 811-412 811-426
811-259 CYFELCO T5 SUR 4X35W OD DALI 4 35 220-240 50-60 Yes 597 1485 811-385 811-399 811-413 811-427
811-260 CYFELCO T5 SUR 4X49W OD DALI 4 49 220-240 50-60 Yes 597 1485 811-386 811-400 811-414 811-428
811-261 CYFELCO T5 SUR 4X80W OD DALI 4 80 220-240 50-60 Yes 597 1485 811-387 811-401 811-415 811-429
